鐵氟龍高頻同軸電纜線
TELON ( PFA/FEP/P.T.F.E )Coaxial Cable
鐵氟龍極細同軸電纜線
TELON ( PFA/FEP/P.T.F.E )Micro Coaxial Cable

RG178，Mini178，RG179，RG316，Micro Coaxial Cable

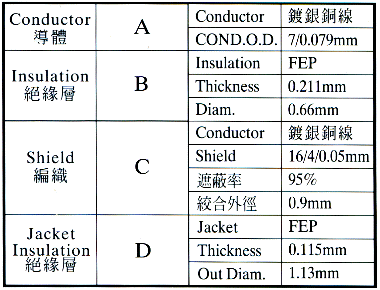

PART NO：MINI178 AWG#32/7  7X40(7X0.079mm)

Temperature：200°C
Voltage：30V
Impedance：50OHM

PART NO RG178
AWG30/7
7X38
(7X0.102mm)		 MINI178
AWG30/S
1X30
(1X0.254mm)		 MINI178
AWG32/7
7X40
(7X0.079mm)		 MINI178
AWG32/7
7X40
(7X0.079mm)		 MINI178
AWG34/7
7X42
(7X0.064mm)		 MINI178
AWG36/7
7X44
(7X0.051mm)		 RG179
AWG30/7
7X38
(7X0.102mm)		 RG316
AWG26/7
7X34

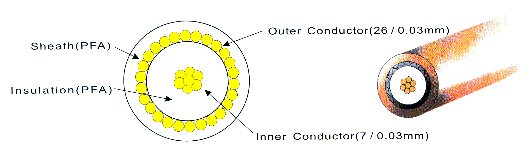

(7X0.17mm)		 MICRO
COAXIAL
CABLE
鐵氟龍極細
同軸電纜線
CONF.O.D.
導體線徑		 7/0.102mm 1/0.254mm 7/0.079mm 7/0.079mm 7/0.064mm 7/0.051mm 7/0.102mm 7/0.17mm 0.03/7
DIAMETER
絞和外徑		 0.3mm 0.254mm 0.237mm 0.237mm 0.195mm 0.155mm 0.3mm 0.51mm 0.009
Conductor
導體		 SC
鍍銀銅線		 SC
鍍銀銅線		 SC
鍍銀銅線		 SC
鍍銀銅線		 SC
鍍銀銅線		 SC
鍍銀銅線		 SC
鍍銀銅線		 SC
鍍銀銅線		 Sn Coated Sn Cu alloy
錫銅合金
鍍錫
Insulation
鐵氟龍絕緣材		 FEP FEP FEP FEP FEP FEP FEP FEP PFA
Insulation Thickness
絕緣厚度		 0.28mm 0.273mm 0.211mm 0.211mm 0.168mm 0.123mm 0.65mm 0.51mm 0.08mm
Diam
外徑		 0.86mm 0.8mm 0.66mm 0.66mm 0.53mm 0.40mm 1.6mm 1.53mm 0.25mm
SHIED Copper Braid
編織材料		 16/3/0.10
SC鍍銀銅線		 16/6/0.05
SC鍍銀銅線		 16/4/0.05
SC鍍銀銅線		 16/4/0.05
SC鍍銀銅線		 16/4/0.05
SC鍍銀銅線		 16/4/0.05
SC鍍銀銅線		 16/4/0.12
SC鍍銀銅線		 16/5/0.1
SC鍍銀銅線		 0.03x26
錫銅合金
鍍錫
COVERAGE
遮蔽率		 99% 95% 95% 95% 99% 90% 95% 95% 95%
DIAMETER
絞和外徑		 1.3mm 1.0mm 0.9mm 0.9mm 0.73mm 0.6mm 2.06mm 1.92mm 0.31mm
Insulation
鐵氟龍絕緣材		 FEP FEP FEP FEP FEP FEP FEP FEP PFA
Insulation Thickness
絕緣厚度		 0.25mm 0.135mm 0.115mm 0.21mm 0.125mm 0.1mm 0.24mm 0.3mm 0.035mm
Out. Diam
完成外徑		 1.80mm 1.27mm 1.13mm 1.32mm 0.98mm 0.8mm 2.54mm 2.52mm 0.38mm
Impedance
()電阻值(ohms)		 50 50 50 50 50 50 75 50 50
